Cinta transportadora de faldilla



L'estructura de la cinta transportadora de la paret lateral de la faldilla és enganxar les "faldilles" verticals d'ona de goma que es poden estirar lliurement a banda i banda de la cinta transportadora de goma plana, i entre les faldilles hi ha diafragmes amb certa resistència i elasticitat. La galleda en forma de caixa-permet que el material es transporti contínuament a la galleda. Es pot transportar horitzontalment, inclinat i horitzontalment. Té les característiques d'empremta petita, gran capacitat de transport i funcionament estable. La cinta transportadora de la paret lateral de la faldilla es pot utilitzar àmpliament en carbó, gra, materials de construcció, indústria química, energia hidràulica i metal·lúrgia i altres departaments. En el rang de temperatura ambient de -19 graus -+40 graus, la gravetat específica de la pila de transport és de 0,5-2,5 t/m3 de diversos materials a granel. Per transportar materials amb requisits especials, com ara alta temperatura, materials amb àcids, àlcalis, oli o dissolvents orgànics, es requereixen cintes transportadores especials de paret lateral.





(1) Pot transportar materials a granel amb un gran angle d'inclinació, cosa que pot estalviar molt d'espai al sòl de l'equip i resoldre completament l'angle de transport que no es pot aconseguir amb transportadors de cinta normals i estampats.

(2) La cinta transportadora mecanitzada transporta materials i el cost d'inversió global és baix, estalviant entre un 20% i un 30% del cost d'inversió.

(3) En comparació amb els transportadors de cinturó normals, els elevadors de galledes i els transportadors de rascador, aquest model té un rendiment tècnic integral superior.

(4) La capacitat de transport és gran, fins a 6000 m3/h, i l'alçada d'elevació vertical pot arribar als 500 m.

(5) Quan el material es transporta verticalment, la mida màxima de partícules del material pot arribar als 400 mm.

(6) d'horitzontal a inclinat (o vertical) pot passar sense problemes.

(7) baix consum d'energia, estructura senzilla i manteniment convenient.

(8) La cinta té una gran resistència i una llarga vida útil.





Ample de banda Mm	Alçada de la paret lateral Mm	30 graus		45 graus		60 graus		75 graus
		Volum de lliurament m³/h	Poder KW	Volum de lliurament m³/h	Poder KW	Volum de lliurament m³/h	Poder KW	Volum de lliurament m³/h	Poder KW
500	120	52.8	2.85	36.5	1.86	26.6	1.32	19.8	0.98
650	120	77.6	3.97	53.3	2.3	39	1.85	29	1.35
	160	105	5.44	76.3	3.57	56.2	2.56	41.6	1.86
800	160	133	6.99	96.6	4.59	71.2	3.28	52.6	2.38
	200	195	9.8	159.8	7.07	117.6	5.07	86.5	3.66







1. Contrepunt (amb tensor) 2. Contrepunt 3. Cinta transportadora de paret lateral 4. Toboga guia 5. Suport de segment d'arc còncau 6. Corró de pessiga 7. Volant 8. Cremallera intermèdia 9. Suport de bastidor intermedi 10. Suport de segment convex 11. Bastidor de capçal convex 11.2. 14. caputxa 15. corró impulsor(Amb potència) 16. tremuja







Aquests són els cinc arranjaments més bàsics dels transportadors de cinta de faldilla. Per tal d'obtenir millors condicions de recepció i descàrrega del material, la majoria dels models adopten la disposició de fila "Z". És a dir, hi ha una secció horitzontal superior, un extrem horitzontal inferior i una secció inclinada, i el material s'alimenta a l'extrem horitzontal inferior i es descarrega a la secció horitzontal superior.

(1) Secció horitzontal superior: per utilitzar diferents requisits d'alçada de descàrrega, el marc del cap es divideix en bastidor de cap baix, bastidor de cap mitjà i bastidor de cap alt. En conseqüència, l'extrem horitzontal està equipat amb un marc de secció d'arc convex de tipus baix i una cama de suport intermèdia de tipus baix, un marc de secció d'arc convex de tipus mitjà i una cama de suport intermèdia de tipus xinès, un marc de secció d'arc convex de tipus alt i una cama de suport intermèdia de tipus alt . .

(2) Secció inclinada: independentment de si la secció horitzontal adopta les potes del marc intermedi de tipus -baix, mitjà-o alt-, la secció inclinada adopta les potes de marc intermèdia de tipus baix-. Quan la inclinació de la cinta transportadora és superior o igual a 45 graus, es recomana utilitzar les potes de bastidor intermedi baix tipus II.

(3) Secció horitzontal inferior: la secció horitzontal inferior adopta potes intermèdies de tipus -baix.

(4) En circumstàncies especials, aquest model tampoc pot tenir una secció horitzontal inferior i utilitzar una tremuja per transportar directament el material de la xarxa fins a l'extrem superior, i hi haurà un desbordament de material en aquest moment; també és possible descarregar directament el material del tambor motriu sense la secció horitzontal superior. ; Quan no hi ha una secció horitzontal inferior, el contrapunt s'instal·la a la superfície inclinada i no hi ha cap secció d'arc còncava; quan no hi ha una secció horitzontal superior, el capçal i el suport de la secció d'arc convex es combinen en un sol suport.





Pols de carbó, carbó triturat, sutge, negre de carboni, bicarbonat d'amoni, pols de pirita, clorur d'amoni, pols de concentrat de coure, pols d'alúmina, pols de guix, pols de pedra calcària, pols de sosa, urea, carbó activat, òxid de sodi, àcid de silici, àcid de calci, pols de cautxú, carbur de calci, pols de cautxú. ceràmica deu, fertilitzants sintètics, pesticides en pols, sulfat de calci, tiamina, cendra de sosa, medicaments en pols, blat, soja, arròs, sucre, midó, carbó vegetal triturat, estelles de fusta, serradures, detergent sintètic d'alcohol polivinílic, fertilitzant fosfat de cendres volants, etc.





Alta temperatura, tòxics, inflamables i explosius, altament abrasius, altament corrosius, altament adhesius, altament suspensius, molt fluids, durs i trencadissos Materials que no es volen trencar.







1. Els factors que causen la desviació s'han d'eliminar a temps.

2. Adhereix-te al sistema de manteniment per evitar accidents d'home-màquina.

3. No-inici o aturada de càrrega, compliu estrictament els procediments i les seqüències operatives.

4. Manteniu registres d'ús i manteniment de l'equip, i feu un bon treball de lliurament.





1. Comproveu si hi ha alguna anormalitat a la part d'unió de la cinta, com ara talls, esquerdes, etc., i danys causats per altres motius.

2. Si les capes superior i inferior de la cinta estan desgastades i si la paret lateral està desgastada.

3. Comproveu si el rascador de goma del dispositiu de neteja està molt desgastat i no pot estar en contacte estret amb la cinta. Si és així, ajusteu o substituïu el rascador de goma.

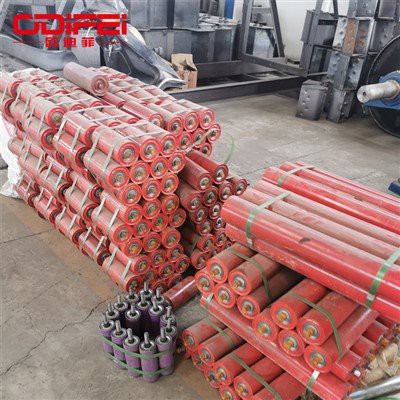

4. Mantingueu cada rodet girant de manera flexible i substituïu el rodó-no giratori o danyat.

5. Recarregar tot tipus de coixinets amb regularitat.

6. Repareu o substituïu altres peces o components desgastats.

7. Repareu o substituïu la cinta.





Servei pre-venda:

• Guieu els clients per triar el model d'equip adequat.
• Envieu personal tècnic i d'enginyeria al lloc de producció a temps per planificar el lloc per als clients, dissenyar processos i solucions raonables.
• Podem dissenyar i fabricar productes segons les necessitats especials dels clients per satisfer les diferents necessitats dels inversors



Servei a la venda:

• Inspecció estricta dels productes abans de sortir de la fàbrica
• Enviament segons contracte



Servei post-venda:

• El període de garantia principal dels equips comercialitzats per la nostra empresa és d'un any (excepte per fallades o danys causats per factors humans, factors de combustible o fenòmens naturals irresistibles, i les peces vulnerables no estan cobertes per la garantia: injectors de combustible, capçals de bombes, ulls fotosensibles, etc.).
• Si la fallada de l'equip és causada per factors humans, el cost es cobrarà segons el preu de fàbrica.
• Després de rebre l'avís de garantia, responeu en un termini de 2 hores. 24 hores d'orientació tècnica per resoldre els problemes.







Zhengzhou Odifei Machinery Equipment Co., Ltd. s'ha centrat en equips de transport durant 17 anys. El seu negoci principal és: elevador vertical de vibració en espiral, alimentador de llistons, transportador de plaques de cadena, transportador de llistons, transportador de cinturó de faldilla, transportador de cinturó de faldilla d'angle gran, transportador de cargol transportador, transportador de galledes de cadena, elevador de galledes de corretja TD, elevador de galledes de cadena d'anell TH, ascensor de galledes NE i altres ascensors de galledes NSE. Cinta transportadora de faldilla TD75 (o cinta transportadora de faldilla), transportadora mòbil, cinta transportadora de faldilla amb costelles d'angle d'inclinació gran; transportador de cargol, transportador de cargol sense eix; transportador de plaques de cadena lleugera, mitjana i pesada; màquina transportadora de cubs de cadena, transportador de clínquer a través de SCD; mesclador de doble eix horitzontal; alimentador de plaques lleugeres, mitjanes i pesades; alimentador de vibració del motor GZG; pantalla de trommel, pantalla de trommel sense eix;

L'any 2010, l'equip d'R+D de la nostra empresa va entrar a la indústria del reciclatge de recursos i va desenvolupar successivament transportadors d'escamots per al tractament de residus domèstics, cribratge de residus domèstics i pantalles de classificació de trommel sense eix, alimentadors de llistons de residus de construcció i transportadors de ferralla escamosa de forn d'arc elèctric, que no només creen, sinó que també crea avantatges socials i ambientals objectius.

Zhengzhou Odifei Machinery Equipment Co., Ltd. ha dut a terme contínuament innovació tecnològica amb esperit d'excel·lència i ha desenvolupat diversos productes nous i pràctics. El producte és avançat en disseny, bé en producció, fiable en rendiment, té un nivell avançat internacional, es ven bé a casa i a l'estranger i pretén ser el líder del sector!





P: Sou una fàbrica o una empresa comercial? Quan construïm uncinta transportadora de faldilla, el podem fer servirtransmetrealtres materials?

R: Som una fàbrica, establerta l'any 2007, especialitzada en la fabricació d'elevadors verticals de vibració en espiral, alimentador de llistons, transportador de plaques de cadena, transportador de llistons, transportador de cinta, transportador de cinta de gran angle, transportador de cargol, transportador de cubeta de cadena, elevador de cubeta TD, etc.

Aquesta cinta transportadora pot transportar una varietat de materials, com ara pols, partícules i blocs.



P: Què tal les peces de recanvi?

R: Sempre oferim peces de recanvi a preu de cost i us oferim una llista de peces de recanvi quan compreu la màquina.



P: Provaràs elcinta transportadora de faldillaabans del lliurament?

R: Sí, provarem cada màquina i línia de producció abans del lliurament i us enviarem el vídeo de treball. També podeu consultar amb nosaltres abans del lliurament.



Q: Quant dura la garantia?

A: un any. Després d'un any, els serveis de pagament es proporcionen de per vida.



Q: Quins són els mètodes de pagament?

R: T/T, L/C estan disponibles. S'accepten tant USD com RMB.



Q: Pot elcinta transportadora de faldillaser personalitzat?

R: Sí, som fabricants i acceptem la personalització.











1. Proporcioneu el nom del material, la gravetat específica, la mida de les partícules, etc

2. Hi ha altres característiques: com la viscositat, la temperatura, la corrosivitat, etc?

3. Longitud de transport, transport horitzontal o transport inclinat?

4. Capacitat de transport / hora



Si esteu interessats en la cinta transportadora de faldilles, no dubteu a contactar amb nosaltres en 24 hores!
